NPSH

NPSH es el acrónimo de Net Positive Suction Head y es la carga hidráulica neta en la aspiración de una bomba, es decir, la diferencia entre la presión en un punto de un circuito hidráulico genérico y la tensión de vapor del líquido en el mismo punto, y depende de parámetros característicos del equipo, es decir, de la modalidad de instalación de la bomba.
El NPSH es un parámetro importante para calcular las dimensiones de los circuitos hidráulicos: si la presión del líquido en un punto determinado desciende por debajo de la tensión de vapor, se tendrá la ebullición del líquido, con obvias perturbaciones del circuito; un efecto típico es, por ejemplo, la cavitación, un conjunto de fenómenos dañinos por los cuales se forman burbujas de vapor, al que se añaden también los gases que vayan disueltos en el fluido; dichas cavidades así formadas son transportadas por el fluido que las rodea y cuando la presión aumenta son reabsorbidas rápidamente, provocando violentos golpes no elásticos, que llegan a ser de miles de N/mm2, los cuales dañan las superficies sólidas con las que entran en contacto.

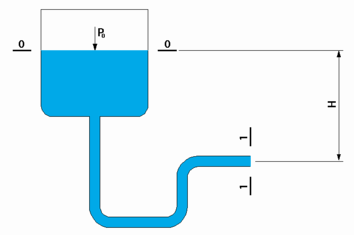

Si se considera el circuito hidráulico de la figura 1, el NPSH en la sección 1-1 será:
NPSH = P0 + H − Y − Vt
que se resolverá, obviamente, con unidades coherentes, donde H es la altura geodésica entre las secciones 0-0 y 1-1, Y es la pérdida de carga entre las secciones 0-0 y 1-1, y Vt la tensión de vapor del líquida a la temperatura que hay en la sección 1-1.

En el funcionamiento de las bombas, se distingue entre la Cabeza de Succión Positiva Neta NPSH (a) o Net Positive Suction Head (available) y la Cabeza de Succión Positiva Neta NPSH (r) o Net Positive Suction Head (required), también denominada depresión dinámica total (hdt), donde NPSH (a) es el NPSH calculado en la boba de aspiración de la bomba, NPSH (r) es el NPSH mínimo con el que la bomba puede trabajar sin que se produzca cavitación. NPSH (a) y NPSH (r) son dos dimensiones independientes entre sí, pero es importante la relación que debe existir entre ellas: si se quiere evitar el fenómeno de la cavitación, es necesario:
NPSH(a) > NPSH(r)
